哈威液压泵有限公司成立于1949年，50多年来一直致力于高压液压元件及系统的开发与生产。哈威液压泵公司现有员工1800余名，在德国国内设有多个销售代表处，并在全球有30多家销售代理，13家全资子公司。HAWE哈威液压泵产品的特点在于阀体全钢结构，耐高压；结构紧凑，体积小巧；无泄漏，使用寿命长，广泛应用于工程机械、机床、船舶、冶金、液压工具等行业。

哈威液压泵是根据容积原理将机械能转化为液压能的装置（DINISO1219）。本样本所介绍的泵为定量泵。

（1）应用

哈威液压泵主要为液压系统的执行元件提供压力油液。最大功率为30KW，视各规格而定。

（2）结构

径向哈威柱塞泵的缸体呈星形排列，它采用阀式配流。缸体可配制成单排，双排或多排并同位于主轴上的偏心轴驱动（柱塞压油行程），复位依靠弹簧实现（柱塞吸油行程）。各个柱塞的输出油量汇集于压力油集板并由共同的压力输出口输出。

泵的壳体是缸体和轴承的支承体，该泵做了严格的静动态平衡试验，因而运转极为稳定。除单缸泵与双缸泵外，每排均为单缸数，所以输出脉动从三缸起均可大为降低。

R和RG型液压泵
工作压力Pmax=700bar
流量Qmax=76.0l/min(1450rpm)

1，概述

D6010D中介绍的R和RG型液压泵（系列6010至6016），带有多个压力输出口，上述泵可以同油箱盖和油箱（包括应配备的其他附件）一起供货，也可以根据要求与电机安装成一体作为完整的液压泵站而供货。由于输出流量可能分成多份和压力输出口可能有数个，液压泵站在设计上，仅能提供某种确定的结构类型。

对于其他的组合方式，相应的油箱，箱盖和附件需自行加工。所装配的钟罩，联轴器和吸油零件，可以从D6010H的6。2节中查出。

通用技术数据和后文中未提到的有关数据，可以从D6010以及文中所述的其他样本中查到。

2，供货产品的结构，主要参数

箱盖的规格（D6016H）不同，压力输出口的数量也可能不同。由下图可见，压力输出口1等于R-泵（D6010）的压力输出口1。压力输出口2连接剩下的柱塞缸或柱塞排组。当多于2个压力输出口时，压力输出口2能将这些柱塞缸组合在一起。
在选择R-泵时，主要参考表1（见D6010D，第2。1节）在两个斜杠这间的内容。表示油箱盖上每个压力输出口的供油流量的组合及代码。
2。1至2。3节中的表，包括了根据盖板上压力输出口的个数所能实现的标准组合的情况。代替第1节中行代码A至O的，是各所需的供油流量代码。对于连接在油箱盖上同一压力输出口上的柱塞缸或柱塞排组，一般情况下，使用相同直径的柱塞来达到需要的供油流量。但是为达到某一指定总输出流量，在一组内也可以出现混合使用的情况。为了避免发发生混淆，在这种情况下，必须以清楚的文字说明，在这一组缸内，安装了哪些直径的缸，允许的压力负荷根据连接情况，以最大直径的缸为准。

R和RG型电机泵和液压泵站
工作压力pmax=700bar
流量Qmax=91,2 l/min
排量Vgmax=64,2 ml/r

1。概述（详见样本，请点击查看。）
2。供货品种规格与主要参数（详见样本，请点击查看。）

哈威变量轴向柱塞泵V30D系列
用于开式回路

压力Pmax=420bar(6000psi)
排量Vmax=251ccm/rev

1,概述

哈威变量泵是以斜盘原理进行工作的,其9个柱塞在一个旋转缸体中工作,它每转完成一个吸油行程和一个压油行程,其柱塞的轴向运动是由一个可调斜盘来控制,该设定角度与所需要的排量/流量成比例以变化,设定角度可由调节螺钉机械地限制。斜盘的位置可由一个直观的机械指示器来控制。V30D系列变量轴向柱塞采用了当今降低液压元件噪声的最新技术与经验,以及严格的选料,最新加工技术与严密的公差配合,为此该泵的噪声极低。

模块化设计的变量机构和可组装辅助泵或串联V30D系列泵的通轴形成能为用户提供更为广泛的应用领域.

V30D系列泵已被广泛衣应用于工业液压和行走机械等行业

杰出的设计特点;
.功率重量之比极佳
.由于设定单元的质量惯性矩小,故响应时间非常快
.斜盘的特殊轴承有助于降低噪声
.在青铜盘上运行液压平衡的钢质滑靴的新设计廷长了易损件的寿命
.由优质钢材制成的配油盘与其精心设计的阻尼槽不仅提高了耐磨性,而且降低了噪音
.高质量重型轴承可延长该泵的使用寿命
最重要的优点;
.低噪声,因而没有必要再采取降低噪声的措施
,控制组件为模块化设计,故无需拆卸基泵即可安装
. 通轴可以进行多联泵组合和组装其它辅助泵
.斜盘刻度指示器能直观显示排量,并且还能提供控制系统中的反馈信息

2,可供货形式,主要数据
订货示例;V30D-095RKN-1-1-XX/LN-2/120-200

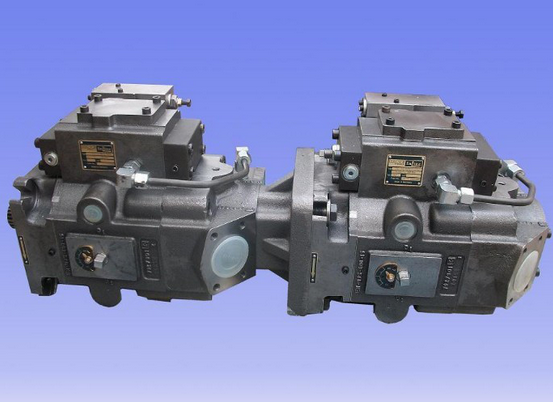

V30Z型轴向变量柱塞泵
双联泵,用于开式系统
工作压力pmax=420bar
排量vmax=2x115cm3/u

1,概述

作为按样本D7960的哈威变量轴向柱塞泵V30D供货范围的补充,V30Z泵为配共用吸油管的双联泵,除了V30D人所共知的优势外,与纵列泵上比,本双联泵具有较小的安装尺寸.V30D具有人们熟知的许多控制方式,使这种形式的双联泵获得众多领域的应用.

哈威液压泵最突出的结构特征;

.最小的功率重量比

.通过减轻变量机构重量,获得很短的调节时间

.特殊的斜盘轴承,显著降低了噪音

.全钢质柱塞套置于摇摆滑动圆盘的新型卸压支承结构,提高了典型磨损件的寿命.

.抗磨钢制造的控制盘结构设计,可降低柱塞腔内升压与减压产生的噪音

.大裕度的轴承规格,确保其长寿命

哈威液压泵最重要的优点;

.低的声压电平,因而在很多情况不必采取降噪的辅助措施

.控制组件采用模块化结构,在装配与拆卸,以及改装控制部件时,不用拆开泵本体

.机械式转角指示,是重要的功能控制辅助机构

.通轴式驱动轴,便于组装各种符合ASE-A法兰标准的辅助泵

2,供货品种规格和主要技术数据

订货示例; V30Z-095/095RSN-1-1-XX/LLSN-LN-100/90-200/150



V60N型轴向变量柱塞泵
载重车辆及其它用途
开式回路
公称压力=350bar
最大压力pmax=400bar
几何排量vmax=90ccm/rev

1,哈威液压泵概述

这种哈威变量泵结构坚固,直接以标准SAE法兰安装在载重车辆的辅助驱动装置上。

它的极限功率参数为排量90CM3/转,峰值压力400bar,通适用于多种用途,泵还具有自吸转速高,噪声低等特点。
此变量泵如和PSV型比例多路换向阀一起使用,能取得最好的效果。
为了改变泵的转向所需的装配工作非常简单,可在使用现场进行.这使此泵能适用于现有的各种装置。
